VersaX 22W
4.789,30 €
Versandfertig in 1 Tag, Lieferzeit 4 - 6 Wochen
Produktinformationen "VersaX 22W"
2.2 MP Auflösung | +/- 0.15 mm 3D Genaurigkeit1 | 360 FPS native Bildrate | 500+ FPS max Bildrate2
Weitwinkelobjektiv (FOV) und LEDs in Verbindung mit hoher Auflösung bieten branchenführende Genauigkeit bei aktiver oder passiver Verfolgung von Wand zu Wand.
1.
3D accuracy referenced is typical for a 30'×30' (9m×9m) tracking area. Range is estimated using a 14 mm marker with cameras at an exposure of 800, gain of 6, and the lowest f-stop.
2.
Frame rate | Resolution | FOV (standard 6.8mm lens) |
|---|---|---|
360 fps | 2048×1088 | 79°×47° |
500 fps | 2048×776 | 79°×35° |
1000 fps | 2048×384 | 79°×18° |
| 3D Accuracy: | +/- 0.15 mm |
|---|---|
| Active Marker Range: | 30 m (100') |
| Camera Body: | 1/4"-20 (×2), M5 x 0.7 (×4), M4 x 0.7 (×4), 3mm OD alignment slot and hole, 2 digit numeric LEDs status indicators, Aluminum & Polycarbonate, Single LED health and activity indicator |
| Compatible Software: | Camera SDK, Motive, NatNet SDK |
| Connections: | Ethernet camera sync, GigE data port, PoE or PoE+1 power |
| Depth: | 4.27 inches (10.8 cm) |
| Global Shutter : | Default Speed: 0.25 ms, Maximum Speed: 2.5 ms at 360 fps, Minimum Speed: 0.01 ms |
| Height: | 4.53 inches (11.5 cm), 4.96 inches (12.6 cm) |
| Image Processing Types: | MJPEG Grayscale, Object, Raw Greyscale, Segment |
| LED Ring: | 20 LEDs, 850 nm infrared, Intensity control, Strobe mode, Ultra High Power |
| Latency: | 2.8 ms |
| Lens & Filter: | Adjustable F-stop, Adjustable focus, Filter Switcher (Optional) |
| Native Framerate: | 360 Hz |
| Resolution: | 1280 × 1024 |
| Stock Lens: | 6.5 mm F#1.6 / 79° horizontal FOV / 47° vertical FOV |
| Weight: | 2.22 pounds (1.01 kg) |
| Width: | 4.53 inches (11.5 cm) |
Anmelden
Die perfekte Kombination aus Reichweite, Geschwindigkeit und Sichtfeld. Rand-zu-Rand-Abdeckung in jedem Aufnahmebereich bei gleichzeitig beeindruckender Kamera-Marker-Reichweite und 3D-Genauigkeit.
Primex entspricht der Präzision.Eigenentwickelte Objektive mit geringer Verzerrung und echter 10-Bit-Graustufentiefe reduzieren das Quantisierungsrauschen und verbessern die Präzision - das Ergebnis sind gestochen scharfe und schöne Bilder, bessere Zentroide und eine höhere 3D-Genauigkeit.
Megapixel sind wichtig, aber die Bildqualität ist noch wichtiger.
Shot with Primex 22
Intuitives & elegantes Design. Bei der Entwicklung der Primex-Serie haben wir den gesamten Lebenszyklus einer Motion-Capture-Kamera berücksichtigt - vom Auspacken über die Einrichtung und Aufnahme bis hin zur Demontage. Jeder Prozess ist elegant untergebracht, mit einem Augenzwinkern für Einfachheit und Benutzerfreundlichkeit.
Maximieren Sie die Größe des Volumens in kleinen Räumen. Primex 22 zeichnet sich durch ein Ultraweitwinkelformat und eine beeindruckende Reichweite aus - zwei Merkmale, die bei keiner anderen Motion-Capture-Kamera dieser Marke nebeneinander bestehen. Sie liefert beeindruckende Aufnahmevolumina mit einer Abdeckung von Kante zu Kante in Laboren und Studios unter 50' und viel größere Messbereiche mit Überkopf-Kamera-Setups.
360 FPS
High frame-rate capture. Die Primex Die Aufnahmerate von 360 FPS und der globale Verschluss mit Bildstopp der 22er-Serie können verwendet werden, wenn Ihre Anwendung die Präzision der Prime-Serie für Bewegungsgeschwindigkeiten über 150 mph erfordert.
Tracks Passive und Active Markers mit Positionsfehlern von weniger als +/-0,15 mm und Drehfehlern von weniger als 0,5 Grad. Für einige Tracking-Anwendungen ist es für Kunden von Vorteil, eine Kombination aus aktiven und passiven Markern zu verwenden.
Leistungsstarke integrierte Bildverarbeitung.Alle OptiTrack-Kameras verfügen über eine integrierte Bildverarbeitung. Die Algorithmen zur Identifizierung von Markern und Markerzentren sowie die Reihenfolge der Datenübertragung sind wichtige Schritte, um sowohl weltweit führende Genauigkeit als auch geringe Latenzzeiten zu erreichen.
Statusanzeige an der Kamera. YUnser OptiTrack-System zeigt Ihnen mit der benutzerdefinierbaren LED-Farbanzeige rund um das Objektiv an, was es gerade macht. Sie nehmen eine Aufführung auf? Jeder am Set weiß, dass das System aufzeichnet. Sie wählen eine Kamera aus? Sie ändert sofort die Farbe. Sie haben eine eigene Idee? Einfache Softwaresteuerungen helfen Ihnen, sie zu verwirklichen.
Neues, leistungsstärkeres Blitzlicht. Ultra-Hochleistungs-LEDs sorgen für eine verbesserte Reichweite bei jeder beliebigen Verschlusseinstellung. Die Motion-Capture-Kamera mit der weltweit größten Reichweite ist jetzt noch besser.
Mischen und kombinieren Sie Kameras. Jede Kamera der Prime- und PrimeX-Familie kann zusammen verwendet werden, um die optimale Konfiguration für jeden Anwendungsfall zu erstellen. Das sind 11 verschiedene Kameras, die ausgewählt werden können, um in jeder Umgebung die höchste 3D-Genauigkeit zu erzielen.
“Fast glass” 6.8mm lens. Wir entwickeln unsere eigenen "Fast-Glass"-Objektive mit extrem geringer Verzeichnung für eine optimale Markerverfolgung. Das F#1.6-Objektiv des Primex 22 ist mit einer Breitband-Antireflexionsbeschichtung versehen, die die Lichtdurchlässigkeit zum Imager drastisch erhöht, was zu größeren Volumina und präziseren 3D-Daten führt.
Easy set-up.Die Zielhilfe und die leicht zugänglichen Objektivsteuerungen machen die Primex 22 schnell und einfach einzurichten.
Referenzvideo mit voller Auflösung in Graustufen. Alle Primex Kameras können als Referenzvideoquelle verwendet werden - mit synchronisiertem, kalibriertem 3D-Overlay. Liefern und/oder zeichnen Sie Videos in voller Auflösung und mit voller Bildrate auf, mit 3D-Overlay von Markern, Starrkörpern, Skeletten usw.
Externes sync in/out, Genlock, und Time Code. Synchronisieren Sie mit dem eSync 2 alle Prime- und Primex-Kameras mit einem beliebigen Signal oder einer beliebigen Quelle - mit all der Funktionalität und Flexibilität, die Sie von einem professionellen Tracking-System erwarten. Die Kameras lassen sich mit Dutzenden von Quellen synchronisieren, darunter auch mit dem Genlock-Signal einer professionellen Kamera, wobei die Aufzeichnung und andere Ereignisauslösungen über allgemeine Eingänge und Softwarebefehle gesteuert werden können.
Verwenden Sie das Sync-Ausgangssignal als Master oder zum Triggern von Kraftmessplatten, EMGs und National Instrument DAQs für eine flexible und präzise Hardwaresynchronisation. Hochpräzises Frame-Timing kann auch mit SMTPE-Timecode erreicht werden, was die Bearbeitung und Protokollierung erleichtert. Das kostenlose und offene SDK von OptiTrack ermöglicht weitere Anpassungen innerhalb der Timing-Protokolle.
Kompetente Systemkonfiguration für jeden Raum. OptiTrack hat mehr als 10.000 Ortungssysteme in Bereichen aller Formen und Größen gebaut. Unsere Experten können Sie bei der Auswahl des wirtschaftlichsten und am besten geeigneten Ortungssystems für Ihre Bedürfnisse beraten - heute und in Zukunft.
Es geht um mehr als nur Kameras. Zusätzlich zu den grundlegenden Funktionen, an die Sie sich gewöhnt haben, werden Sie auch einige neue Softwarefunktionen entdecken, bei denen Sie sich fragen werden, wie Sie jemals ohne sie ausgekommen sind. Genießen Sie Innovationen wie unsere kontinuierliche Kalibrierung, bei der nur bei der Erstinstallation ein Zauberstab erforderlich ist, der sich dann automatisch kalibriert, wenn Sie das System verwenden. Die Kalibrierung verschlechtert sich nicht mehr im Laufe der Zeit, bei Temperaturschwankungen oder wenn die Kamera gestoßen wird.
Images: Before and after Continuous Calibration
OEM & computer vision integration. Integrieren Sie Primex 22-Kameras in OEM-Tracking- oder Computer-Vision-Anwendungen über das kostenlose SDK, eine C/C++-Schnittstelle für die Steuerung von und den Zugriff auf Kamera-Rohdaten, Bildverarbeitungsmodi, Kameraeinstellungen, 2D-Objektdaten, Kamerasynchronisation und alle 3D-Daten.
Zubehör
Adds 20 ultra high power LEDs in a wide configuration which can be easily added to the Versax 22 camera to support passive tracking.
6.8mm large format wide lens for the Versax 22 camera that provides a wide 81° × 48° field of view to maximize coverage. Use with the vStrobe 22 Wide to add passive tracking to a Versax 22 camera.

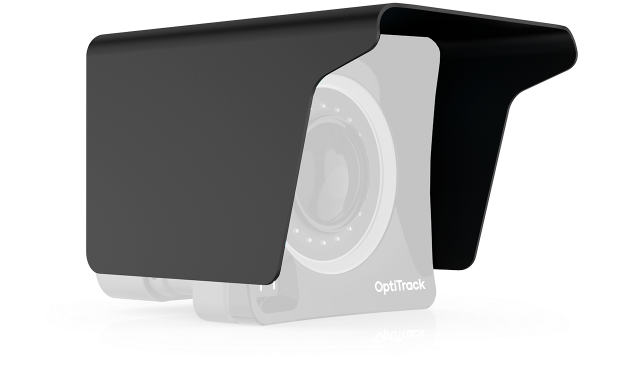

The weather cover is ideal for outdoor use, as it protects Versax cameras from sun glare, heavy rain, and debris, ensuring a clear view at all times.
Synchronisieren Sie beliebige Prime- und PrimeX Kameras
Enhance your integration of motion tracking data into production and measurement ecosystems. Features include external sync in/out, Genlock, SMPTE Time Code, PoE, and more. Each eSync 2 comes with removable mounting tabs and an optional universal power supply (US/EU-compatible). In the Box 1 eSync 2 1 12V universal power supply (US/EU-compatible) 2 Mounting tabs (removable) 3 BNC male to RCA female adapters 4 Rubber feet 4 Velcro straps 1 eSync 2 quick start guide Synchronize Ethernet cameras to almost any signal or source with the eSync 2. Cameras can be in sync to sources such as a professional video Genlock signal, and can also be triggered to record from general purpose inputs and software commands. Use the sync output signal or trigger with a DAQ for biomechanical force plate data alignment. Highly accurate frame timing can also be achieved with SMTPE Time Code for ease in editing and logging. One eSync 2 per motion capture system is all that is needed, and all cameras align within a very precise ~+/-5µs of the input signal. The PoE Ethernet connection allows an eSync 2 to be located almost anywhere in a lab or studio, making it easy to connect with/to source signals. With convenient output signals that can mirror most inputs, you can place the eSync 2 in the middle of an existing setup, or convert signal types for greater system flexibility. Automatically measures and reports the frequency of signals connected to its inputs. This enables fast and easy confirmation inputs have the frequency expected. Genlock sync in Genlock your OptiTrack Ethernet cameras to an external video source via SD Black Burst or HD Tri-Level analog input. All modern SD and HD sync inputs are accepted for easy integration in professional studio environments. Genlock is ideal for syncing mocap data to live action media, including on-set capture, camera tracking, reference video, and head-mounted face mocap cameras. Compatible with common Data Aquisition I/O devices General purpose sync in Isolated - Used when the sync source is above normal logic 3.3V, or has a different ground reference. Recommended as the default input for general purpose syncing. High Impedance - Three high-impedance digital inputs are available for sending sync signals from an external device to the eSync 2. General purpose sync out Four digital outputs are available for sending sync signals from the eSync 2 to external devices. SMPTE Time Code Stamp recorded and streamed motion tracking data with SMPTE Time Code for compositing with other media in post. Time Code support in Motive:Body includes FBX, C3D, and NatNet. Motive:Tracker support includes CSV, NatNet, and VRPN. Plug-n-play Shutter glasses support Generic 3D shutter glasses support is provided by offsetting the camera's IR Strobe. Connect video cards that support a stereo output signal to the Sync In, and a shutter glasses signal generator to the Sync Out. Use the adjustable software offset to avoid interference between the mocap camera strobes and the shutter glasses. VESA input and output connectors are provided for graphics cards and IR emitters that do not have BNC connections.
